Selbstbau Antennenumschalter

Es hat mich immer gestört das ich meine 3 Antennen und den Dummy ständig umstecken bzw bei Gewitter immer die Antennen hinten am Gerät abklemmen musste.

Ich habe mir einen Antennenschalter gebaut der meine Wünsche erfüllt.

Daten:

• 3 Antennen plus 1 Dummyload
• Schaltbar auf 4 Ausgänge (TRX) mit 3 fest verbauten unterschiedlichen Buchsen ( UHF, N und BNC) Ausser dem 4 Anschluss der vorne auf der Front sitzt und nur als BNC ausgeführt ist.
• Jede Antenne lässt sich auf jedes Gerät schalten, zur Kontrolle gehen farblich passende LED´s auf der Front an.
• Jede Antenne lässt sich Einzel zu oder abschalten.
• Bei allen Antennen und Buchsen werden Mittelleiter und Masse getrennt über Relais geschaltet.
• Auschalten des Antennenschalters bzw. bei Stromausfall werden alle Antennen komplett von der Erdung   getrennt.
• Stromversorgung über 12 Volt

Eine schönere Frontplatte ist noch in Arbeit

Verbaute Komponenten:

• Metallgehäuse 20cmx25cmx8
• 4x 2 fach Druckschalter
• 3x 27fach, 2 ebenen Drehschalter
• 1x Ein/Aus Schalter
• 1x Cinchbuchse für die Stromversorgung
• 16 LEDs je 4x Rot, 4x Gelb, 4x Grün, 4x SW/Rot
• 13 Antenennbuchsen
• 25 Watt Dummy
• 1x Erdungsbuchse
• 29 Relais
• 2 Platinen

Da ich den Schalter nur bis Max. 100 Watt nutze gibt es keine Probleme.

Ich kann ohne Störungen 2-3 Geräte gleichzeitig laufen lassen und habe keine Überschläge auf andere Frequenzen. So läuft z.b. Der SEG 15 auf 80 Meter in PSK31 wären ich gleichzeitig mit dem FT 100 auf 15 Metern ein QSO fahre.

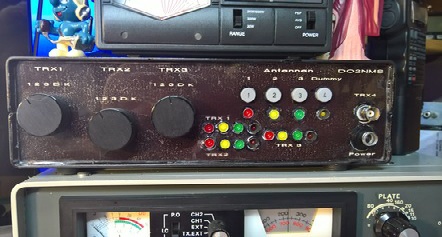

Ein paar Fotos habe ich hier mit eingestellt an denen man zum Teil die Entstehung des Antennenschalterssehen kann.

Erste Überlegungen

Dummyload eingebaut                                                                                        Rückseite

Etwas eng aber es passt alles. Auf diesem Bild fehlt die Abschirmung  noch
